产品描述

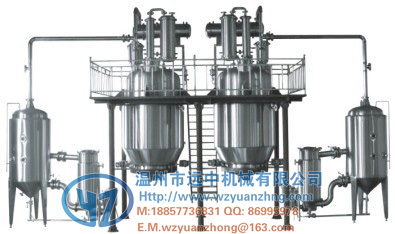

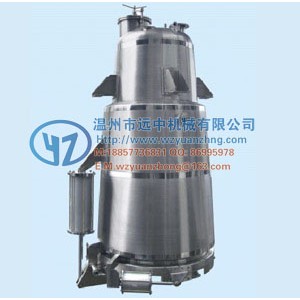

一、倒锥多功能提取罐,中药提取罐概述

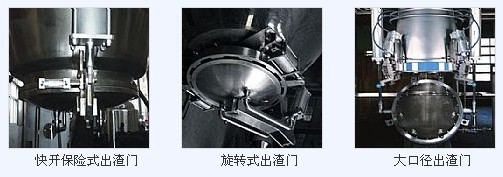

本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶媒的回收等多种工艺操作。倒锥型提取罐最突出的特点是出渣非常方便，加热效果好。罐体配备CIP清洗自动旋转喷洗球，测温孔、防爆视孔灯、视镜、快开式投料口等，确保操作简便，符合GMP标准。设备内筒体材质为进口304，夹套采用全封闭硅酸铝纤维保温，外筒体贴304亚光薄钢板饰面。设备成套供应包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。
二、倒锥多功能提取罐,中药提取罐主要技术参数
|
规格型号 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 |
|
全容积(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
|
罐内设计压力(MPa) |
0.09 |
|||||
|
夹套内设计压力(MPa) |
0.3 |
|||||
|
加料口直径(㎜) |
400 |
400 |
400 |
500 |
500 |
500 |
|
加热面积(㎡) |
3 |
4.7 |
6.8 |
10 |
12 |
15 |
|
冷凝面积(㎡) |
4 |
5.4 |
8 |
10 |
15 |
18 |
|
冷却面积(㎡) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 |
|
过滤面积(㎡) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 |
|
排渣门直径(㎜) |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
耗汽（kg/h） |
285 |
346 |
570 |
718 |
903 |
1140 |
|
设备重量(kg) |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 |
|
加热汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 |
|
二次汽管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 |
|
冷却水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 |
|
电动机功率Kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 |
|
搅拌转速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 |
